Podziemne wozy wiercące — znane również jako face drilling rigs lub wozy jumbo — to samojezdne maszyny służące do wiercenia otworów strzałowych w skale metodą wiercenia i strzelania. Stanowią punkt wyjścia cyklu produkcyjnego w kopalniach podziemnych złóż twardych — a jakość ich pracy decyduje o wszystkim, co następuje potem.
Podstawową rolą wiertnicy podziemnej jest przygotowanie czoła przodka do odstrzału. Maszyna ustawia swój wysięgnik przy czole wyrobiska, wierci zaplanowany układ otworów, które następnie ładuje się materiałem wybuchowym i odpala. Jakość odstrzału zależy bezpośrednio od precyzji i powtarzalności wiercenia.
Wozy wiercące stosuje się do:
Dokładne rozmieszczenie otworów tworzy czystą geometrię wyrobiska na czole, spągu, stropie i ociosach — ograniczając konieczność obrywki, upraszczając kotwienie stropu i zmniejszając straty materiału w całym cyklu produkcyjnym.
Sprzęt do wiercenia podziemnego występuje w szerokiej gamie konfiguracji. Główne różnice wynikają z wysokości wyrobiska, konfiguracji wysięgnika i warunków geologicznych, w których maszyna będzie pracować.
Wozy typu jumbo to standardowe maszyny robocze dla średnich i dużych wyrobisk — wydajne, szybkie, zaprojektowane do intensywnego wiercenia przodkowego. Dostępne w wersjach jednoboomowej i dwuboomowej.
Wozy niskoprofilowe są projektowane specjalnie dla kopalń, w których wysokość wyrobiska jest mocno ograniczona — typowo kopalnie chromu, platyny i złota z wąskimi żyłami, gdzie miąższość pokładu może ograniczyć wysokość roboczą do zaledwie 1,6 metra. To nie są po prostu zmniejszone wozy jumbo — każdy element konstrukcji musi być przemyślany na nowo, aby sprawnie działać w przestrzeni ledwo wyższej od człowieka.
Wozy do wąskich żył odpowiadają na inne ograniczenie: szerokość, nie wysokość. Zaprojektowane do manewrowania i wiercenia w wyrobiskach wystarczająco wysokich, ale ekstremalnie wąskich w kierunku poprzecznym.
Wozy jednoramieniowe i dwuramieniowe: wóz z jednym ramieniem wierci jeden otwór na raz; wóz dwuramienny pracuje dwoma wysięgnikami jednocześnie, pokrywając większą powierzchnię przodka w krótszym czasie. Konfiguracja podwójna sprawdza się przy dużych przodkach i wysokiej wydajności; jednoramienna oferuje większą zwrotność w ciasnych wyrobiskach.
Poniższa tabela porównuje główne kategorie wozów wiercących według typu zastosowania, minimalnej wysokości roboczej i przykładowych modeli z gamy wiertnic Mine Master. Traktuj ją jako punkt wyjścia — właściwy wybór zawsze zależy od specyficznych warunków danej kopalni.
| Typ | Główne zastosowanie | Typowy typ kopalni | Min. wysokość robocza | Model Mine Master |
|---|---|---|---|---|

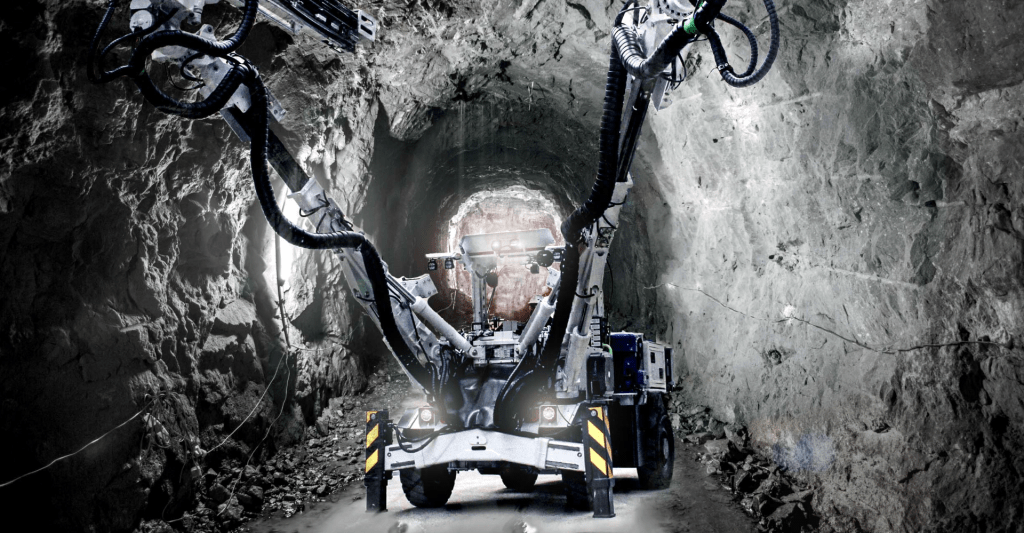

| Wóz dwuramienny | Wiercenie przodkowe o wysokiej wydajności | Duże kopalnie złóż twardych, tunelowanie | 2,3 m+ | Face Master 2.320 |
| Wóz jednoramienny | Standardowe wyrobiska podziemne | Złoża twarde, wyrobiska przygotowawcze | 2,3 m+ | Face Master 2.310 |
| Niskoprofilowy jednoboomowy | Wiercenie w pokładach ultracienkich z automatyzacją ADS | Kopalnie chromu, platyny | od 1,6 m | FLP1410 |
| Niskoprofilowy standardowy | Eksploatacja komorowo-filarowa w niskich pokładach | Miedź, złoża twarde o niskich pokładach | od 1,7 m | Face Master 1.7 |
| Wąska żyła | Ograniczona przestrzeń boczna, wąskie złoża | Złoto i srebro z wąskich żył | 2,1 m | Face Master 2.1 |

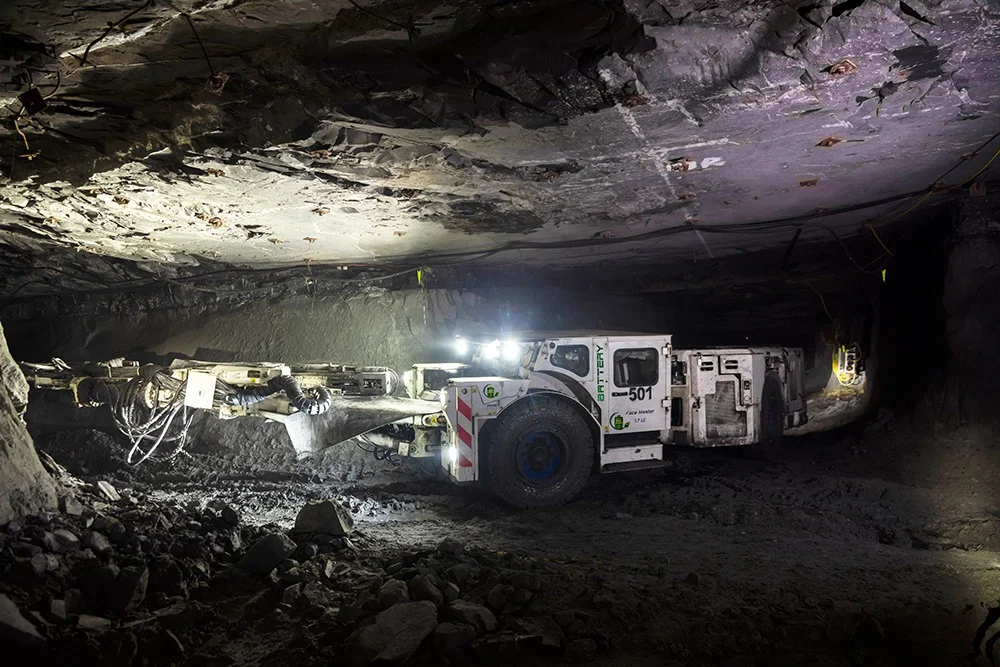

Napęd spalinowy (diesel) pozostaje dominującym rozwiązaniem w branży — sprawdzonym, niezawodnym i niezależnym od podziemnej infrastruktury elektrycznej. Napęd elektryczny bateryjny to wyraźny kierunek rozwoju: maszyny elektryczne nie emitują spalin pod ziemią, znacząco redukują obciążenie cieplne wyrobiska poprzez wyeliminowanie silnika spalinowego i pracują znacznie ciszej — co bezpośrednio obniża koszty wentylacji i poprawia warunki pracy operatorów. Właściwy wybór zależy od specyficznych warunków i infrastruktury każdej kopalni.
Nowoczesne wozy wiercące muszą spełniać coraz bardziej wymagające normy bezpieczeństwa i środowiskowe:
Pełne wyjaśnienie działania systemów automatyzacji wiercenia i korzyści jakie przynoszą w praktyce znajdziesz w naszym dedykowanym artykule o systemach automatycznego wiercenia w górnictwie podziemnym.
Nie istnieje uniwersalne rozwiązanie. Kluczowe czynniki to: wysokość i szerokość wyrobiska, twardość i ścieralność skały, wymagany układ wiercenia, dostępna infrastruktura i wymagania bezpieczeństwa. Mine Master współpracuje z klientami na etapie specyfikacji, konfigurując maszyny dopasowane do rzeczywistych warunków danej operacji — więcej w artykule o indywidualnych maszynach górniczych Mine Master.
Odpowiedzi na najczęściej zadawane pytania dotyczące podziemnych wozów wiercących, ich typów i zastosowań w górnictwie podziemnym.
Podziemny wóz wiercący to samojezdna maszyna służąca do wiercenia otworów strzałowych w wyrobiskach górniczych. Stanowi pierwszy etap cyklu wiercenia i strzelania stosowanego do urabiania skały w kopalniach złóż twardych.
Wóz jumbo jest zaprojektowany dla standardowych lub dużych wyrobisk i priorytetowo traktuje szybkość wiercenia oraz pokrycie powierzchni przodka. Wiertnica niskoprofilowa jest zbudowana specjalnie dla kopalń, w których wysokość wyrobiska jest mocno ograniczona — zazwyczaj poniżej 2 metrów — i wymaga zupełnie innego projektu maszyny, aby skutecznie pracować w takich warunkach.
Wóz jednoramieniowy ma jeden zespół wiertniczy i wierci jeden otwór na raz. Dwuramieniowy pracuje dwoma wysięgnikami jednocześnie, pokrywając większą powierzchnię przodka szybciej. Dwa ramiona sprawdzają się przy dużych przodkach i wysokiej wydajności; jedno ramię oferuje większą zwrotność w ciasnych wyrobiskach.
Dobór wiertnicy bezpośrednio wpływa na dokładność i powtarzalność rozmieszczenia otworów. Precyzyjnie wywiercone otwory dają lepszą geometrię wyrobiska, bardziej przewidywalny odstrzał i lepszą fragmentację skały — ograniczając konieczność obrywki, upraszczając kotwienie stropu i zmniejszając straty materiału.
Tak. Mine Master konfiguruje wozy wiercące pod wymagania konkretnej operacji — wymiary robocze, geometrię wysięgnika, układ napędowy, poziom automatyzacji i osprzęt. Jest to szczególnie ważne w kopalniach z ograniczeniami wysokościowymi, nietypową geologią lub szczególnymi wymaganiami bezpieczeństwa, jak certyfikacja ATEX.
Nowoczesne wozy wyposażone w systemy automatycznego wiercenia (ADS) utrzymują dokładność pozycjonowania otworów w granicach ±5 milimetrów. Ten poziom precyzji znacząco poprawia efekty odstrzału i ogranicza zmienność w całym cyklu produkcyjnym.
Głębokość zależy od konfiguracji maszyny i zastosowania. Wozy przodkowe typowo wiercą otwory w robotach przygotowawczych i produkcyjnych na głębokość 3–5 metrów. Wiertnice do długich otworów, przeznaczone do eksploatacji komorowej, mogą wiercić znacznie głębiej — w niektórych konfiguracjach powyżej 40 metrów na otwór.
