Подземные буровые установки — самоходные машины, предназначенные для бурения шпуров в горной породе в рамках метода бурения и взрывания. Известные также как забойные буровые каретки или джамбо, они являются отправной точкой производственного цикла на подземных рудниках с твёрдыми породами — и качество их работы определяет результат всего последующего технологического процесса.
Основная роль подземной буровой установки — подготовка забоя к взрыванию. Машина устанавливает буровую стрелу к поверхности забоя, бурит запланированную схему шпуров, которые затем заряжаются взрывчатым веществом и взрываются. Качество взрыва напрямую зависит от точности и стабильности бурения.
Подземные забойные буровые установки применяются для:
Точное расположение шпуров обеспечивает правильную геометрию выработки по забою, почве, кровле и бокам — снижая необходимость оборки, упрощая анкерование кровли и уменьшая потери материала на протяжении всего производственного цикла.
Оборудование для подземного бурения выпускается в широком диапазоне конфигураций. Основные различия определяются высотой выработки, конфигурацией стрелы и геологической средой, в которой будет работать машина.

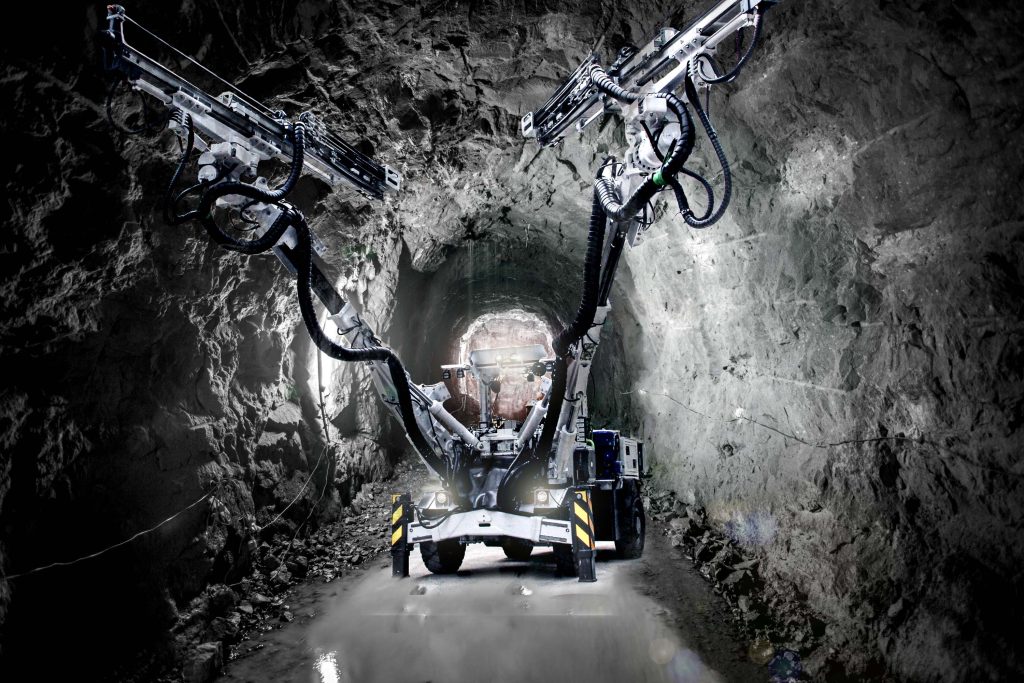

Буровые каретки типа джамбо — стандартные рабочие машины для средних и крупных выработок, мощные и быстрые, предназначенные для высокопроизводительного забойного бурения. Выпускаются в одностреловом и двустреловом исполнении.
Низкопрофильные буровые установки разработаны специально для рудников с жёсткими ограничениями по высоте выработки — как правило, хромовых, платиновых и золотых рудников с узкими жилами, где мощность пласта может ограничивать рабочую высоту до 1,6 метра. Это не просто уменьшенные джамбо — каждый конструктивный элемент переосмысливается, чтобы надёжно работать в пространстве едва выше человеческого роста.
Установки для узких жил решают другую задачу: ограничение по ширине, а не по высоте. Спроектированы для манёвра и бурения в выработках с достаточной высотой, но крайне стеснённых в поперечном направлении.
Одностреловые и двустреловые установки: одностреловая машина бурит один шпур за раз; двустреловая работает двумя стрелами одновременно, перекрывая большую площадь забоя за меньшее время. Двустреловая конфигурация подходит для высокопроизводительных работ на крупных забоях; одностреловая обеспечивает лучшую манёвренность в стеснённых выработках.
В таблице ниже сравниваются основные категории подземных буровых установок по типу применения, минимальной рабочей высоте и примерным моделям из ассортимента забойных буровых кареток Mine Master. Используйте её как отправную точку — правильный выбор всегда зависит от конкретных условий вашего рудника.
| Тип | Основное применение | Типичный тип рудника | Мин. рабочая высота | Модель Mine Master |
|---|---|---|---|---|
| Двустреловый джамбо | Высокопроизводительное забойное бурение | Крупные рудники твёрдых пород, тоннелестроение | 2,3 м+ | Face Master 2.320 |
| Одностреловый джамбо | Стандартные подземные выработки | Твёрдые породы, подготовительные выработки | 2,3 м+ | Face Master 2.310 |
| Низкопрофильный одностреловый | Бурение в сверхтонких пластах с автоматизацией ADS | Хромовые, платиновые рудники | от 1,6 м | FLP1410 |
| Низкопрофильный стандартный | Камерно-столбовая отработка маломощных пластов | Медные рудники, твёрдые породы малой мощности | от 1,7 м | Face Master 1.7 |
| Узкая жила | Ограниченное боковое пространство, узкие залежи | Золото и серебро в узких жилах | 2,1 м | Face Master 2.1 |
Дизельный привод остаётся доминирующим в отрасли — проверенным, надёжным и независимым от подземной электрической инфраструктуры. Электрический аккумуляторный привод — очевидное направление развития: электрические машины не выделяют выхлопных газов под землёй, значительно снижают тепловую нагрузку на выработку за счёт отсутствия двигателя внутреннего сгорания и работают существенно тише — что напрямую снижает затраты на вентиляцию и улучшает условия труда операторов. Правильный выбор зависит от конкретных условий и инфраструктуры каждого рудника.
Современные подземные буровые установки должны соответствовать всё более строгим требованиям безопасности и охраны окружающей среды:
Подробное объяснение принципов работы систем автоматизации бурения и их практической ценности вы найдёте в нашей специальной статье о системах автоматического бурения в подземной горнодобывающей промышленности.
Универсального решения не существует. Ключевые факторы: высота и ширина выработки, твёрдость и абразивность породы, требуемая схема бурения, доступная инфраструктура и требования безопасности. Mine Master работает с заказчиками на этапе технического задания, конфигурируя машины под реальные условия конкретного предприятия — подробнее в статье об индивидуальных горнодобывающих машинах Mine Master.
Ответы на наиболее распространённые вопросы о подземных забойных буровых установках, их типах и применении в горнодобывающей промышленности.
Подземная буровая установка (также называемая забойной буровой кареткой или джамбо) — самоходная машина, используемая для бурения шпуров в подземных горных выработках. Она является первым этапом цикла бурения и взрывания, применяемого для выемки породы на рудниках с твёрдыми породами.
Буровой джамбо предназначен для стандартных или крупных выработок и ориентирован на скорость бурения и охват площади забоя. Низкопрофильная буровая установка создана специально для рудников с жёсткими ограничениями по высоте выработки — как правило, менее 2 метров — и требует принципиально иной конструкции машины для эффективной работы в таких условиях.
Одностреловая установка имеет один буровой орган и бурит один шпур за раз. Двустреловая работает двумя стрелами одновременно, перекрывая большую площадь забоя быстрее. Двустреловая конфигурация подходит для высокопроизводительных работ на крупных забоях; одностреловая обеспечивает лучшую манёвренность в стеснённых выработках.
Выбор буровой установки напрямую влияет на точность и стабильность расположения шпуров. Точно пробуренные шпуры обеспечивают лучшую геометрию выработки, более предсказуемое взрывание и улучшенное дробление породы — снижая необходимость оборки, упрощая анкерование кровли и уменьшая потери материала.
Да. Mine Master конфигурирует буровые установки под требования конкретного предприятия — рабочие габариты, геометрию стрелы, систему привода, уровень автоматизации и вспомогательное оборудование. Это особенно важно для предприятий с ограничениями по высоте, нестандартной геологией или особыми требованиями безопасности, такими как сертификация ATEX.
Современные буровые установки, оснащённые системами автоматического бурения (ADS), обеспечивают точность позиционирования шпуров в пределах ±5 миллиметров. Этот уровень точности значительно улучшает результаты взрывания и снижает вариативность на протяжении всего производственного цикла.
Глубина зависит от конфигурации машины и области применения. Забойные буровые установки обычно бурят шпуры в подготовительных и производственных работах на глубину 3–5 метров. Буровые установки для длинных скважин, предназначенные для очистной выемки, могут бурить значительно глубже — в некоторых конфигурациях свыше 40 метров на скважину.
